Metro數位儀表板

訊光科技 / 蘇文瑞

什麼是Metro數位儀表板

數位儀表板，是以使用者個人為中心的資訊服務平台，提供企業組織各單位、系統電子化服務整合串接介面，以使用者個人資訊需求為導向，主動提供個人化的專屬資訊。

導入數位儀表板的原因，是為了避免企業內部因為資訊分散於不同平台不同子系統中，使用者取得各種訊息需耗費較多的選單、頁面點擊，造成訊息傳達不易與時間浪費。

例如個人工作、待辦事項、流程單據，或是企業決策分析、營運資源資訊，還有與個人有關的KPI指標，業績達成率等資訊，都可以整合在數位儀表板之中，透過適當的控制項呈現。

數位儀表板，就像一般企業入口網站EIP一樣，可以將企業的各項個人化資訊整合，因此無論是在任何時間，使用者都可以透過電腦瀏覽器，或是行動裝置瀏覽器等裝置，取得個人事項、公司公告、企業資源管理資訊等內容。而與EIP不同的是，一般EIP資訊呈現多以grid方式，而Metro數位儀表板，則可以搭配表單、grid、圖表等控制項設計。


數位儀表板的特性

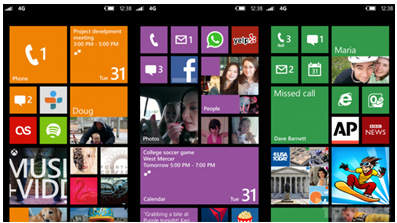

MetroUI / Metro Style一詞，是微軟所開發的新型態使用者介面，其設計被用於微軟PC作業系統、Windows Phone行動裝置、XBox 360等產品。





雖然為了避免混淆，微軟曾經取消Metro一詞，改用Windows 8 Style UI或是Modern UI名稱代替，但是目前微軟官方網站最新的文件仍然大量出現Metro一詞。因此我們延續微軟的方式，使用Metro命名。


Metro數位儀表板的種類



DataForm
以表單方式呈現內容，多筆資料時可上下筆切換。

統計圖表
顯示折線圖、圓餅圖、長條圖內容。

DataGrid
顯示條列式內容，適合訊息、工作事項等資訊。

文字輪播
多行文字捲動顯示，類似一般網站垂直跑馬燈功能。

圖片輪播
多張固定圖片捲動顯示。

儀表板
以儀表板方式呈現數字，並可依照不同條件改變數字與儀表板顏色。


如何製作Metro數位儀表板

一、JQMerto控制項
1. JQScriptManager上設定UseMetro屬性為True。



2. JQMetro控制項，新增了『Edit』選項，取代原本快速編輯區的『Export』功能。



3.按下編輯後，選單功能上有Style與StyleObject兩個新的設定項目。



4.設定項style為下拉列表，選擇要在metro中呈現的專案類別，有'None'(預設為None，就是原來一般Menu項目),'DataGrid','DataForm','Chart'(統計圖),'Dashboard'(儀表),'Image'(圖檔輪播),'Text'(文字輪播)，StyleObject直接對應上方選擇的類別選擇設計畫面中已有的控件，值填寫的是控件id，點擊右邊的按鈕會彈出選擇控制項框。

5. 如果設定的是dataform,datagrid,chart或者dashboard，需要根據實際使用大小更改Size。

6.在設定中需要設定的來源控制項設計與平時設計一模一樣，dataform的設計請參考AlwaysReadOnly=True的設計方式，dashboard儀錶板控制項和rotator輪播控制項會在之後介紹，在設定時也是設定相對應的控制項id。

成果：



二、輪播控制項JQRotator

1.請從工具箱JQClientTools拖拉出JQRotator控制項到網頁畫面中。



2.設定屬性，可參考範例。



3.屬性說明如下：
(1)RemoteName和TableName決定輪播數據的來源。
(2)FieldName決定輪播數據來源於哪個欄位。
(3)RotatorType決定輪播類型，分為text和image兩種。
(4)ImageFolder是當RotatorType為image時指定圖檔來源相對於網站根節點子資料夾的相對路徑，比如圖片存放在網站目錄下的Files檔夾中，那麼請在這個屬性中設定Files（此設定同上傳下載設定一致）。
(5)OnBeforeLoad是在輪播開始之前的事件，參數是options，除了以上所有的屬性在options中（首字母小寫）之外還有額外的屬性whereString，屬性可以對數據源過濾，屬性都可以通過（參數名.屬性名）直接修改。
(6)MenuID設定表單在EEPManager上的MenuID。

成果：



三、儀表板控制項JQDashBoard

1.請從工具箱JQChartTools拖拉出JQDashBoard。



2.JQScriptManager的UseChartJS請設定為True。



3.設定JQDashBoard屬性。



4.屬性說明如下：
(1)Label：文字說明。
(2)LabelColor：文字顏色。
(3)LabelHeightAdjust：文字對於下基準線的上下偏移量可以設定正負值。
(4)Ticks： 尺規刻度值的集合。
(5)TickColor：尺規文字顏色。
(6)Background: 儀錶板背景色。
(7)Intervals：刻度盤中間分割劃分的界限點集合。
(8) IntervalColors：根據Intervals區分開的界線點繪畫顏色。
(9)RingColor：邊框顏色。
(10) RingWidth：邊框厚度，預設是空（null）。
(11)Value: 指針對應的值。
(12)RenderObjectID：儀錶板要render到的對象。
(13)Width，height：儀錶板寬高。
(14)OnBeforeLoad：顯示前執行的事件，有參數options，以上所有屬性都可以修改。

成果：




Metro數位儀表板的應用

數位儀表板，除了在頁面載入時給儀表板指針數值外，也可以透過計時器，每隔一段時間動態從後端更新最新數值到前端，不需要使用者重複的重整網頁，就能取得最新資訊。

程式碼片段：



效果：
每隔三秒，儀表板數字自動更新，若超過警示數值，則以紅色顯示。



結論

以EEP企業儀表板工具，可以迅速建立各種企業資訊整合功能，促進企業內部流程改造與橫向資訊整合。並透過訊息主動提供的機制，促進跨部門、單位多元資訊的整合與互通，達到資源公用共享的目的，提昇企業營運效能。

並且可以透過各種不同的Metro儀表板元件，呈現不同一般EIP條列式的資訊，以視覺化、圖表的方式顯示，讓使用者更方便的了解企業多樣化的訊息。
