EEP核心技術 /Application Server (上)

Andy Kao

當企業的工作站越來越多，使用 C/S 的方案已逐漸無法承受負荷時，再加上繁重的 Client 端維護工，就會讓企業思考到 N-Tier 與 A/P Server 的應用，也成為今日企業必備的 e 化架構與主流解決方案。

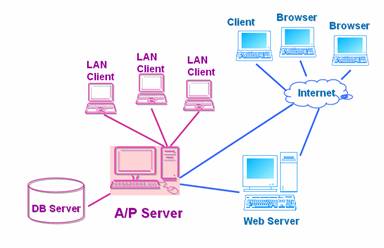

何謂A/P Server
　

A/P Server，就是 Application Server，用來專門服務企業 Client 端的專屬應用程式伺服主機，簡單而，就是與 Database Server 相似，不同的是 Database 只提供資料庫的專屬服務 ( 如新增/更改/刪除/查詢/預存程式)，而 A/P Server 則是提供 Client 端所有的服務，包括資料庫的存取服務，後端邏輯運算，後端服務程式等等，因此它提供了 Database Server 所不能的服務與功能，更不必讓 Client 端安裝資料庫的連線驅動程式，讓 Client 的開發工作可以減少而瘦身( 因為 Client 端會隨著時代變遷而必須重寫 )，並盡量把商業運算與邏輯往 Server 端開發，來延長系統的使用時限。

使用應用程式伺服器的原因
主要有二，一是安全性考量，二
是系統執行的效能及信賴度考量。
在安全性方面，使用A/P Server可
以有效阻絕資料庫連線(Database
Connection ) 暴露在Internet上，以防
止企業資料被駭客所入侵；在效
能方面，由於 A/P Server 本身具備
平行處理架構，當系統的負荷有
問題時，可以使用多台 A/P Server
來輕易地提升系統效能，並具有
平衡處理的功能 ( 自動調整多台
A/P Server 的負荷)。

EEP 的 A/P Server 的特色
　

EEP 長達 5 年以上的 A/P Server 經驗，使用 EEP A/P Server 的企業高達數千家，從1台 A/P Server到 20 部 A/P Server 同時運作都有，效能與穩定度得到眾多企業的肯定與信賴. EEP 2006 的 A/P Server 使用了.NET Remoting 的技術與 EEP 特有的核心技術所開發而成，同樣繼承的 EEP 優良的傳統，我們將其特色說明如下：

1.無狀態連線：比照Web的方式採用無狀態的連線方式，也就是 Client 與 A/P Server 隨時保持不連線狀態，一直到需求發生才連線，此是為了有較佳的連接效能外，就是因為在 Internet 上的網路並不能保證隨時都在穩定的狀態中，因此必須使用無狀態連線才能讓 User 能有較佳的操作效能與方便性。

2.資量庫連線共享：提供更貼切的資料庫 Connection Pooling 的機制，讓企業的 Client 可以共有或共享資料庫的 Connection，如有 50 個 User 同時上線時，可以只設定 10 到 20 個資料庫 Connection 供使用者使用即可，可以有效調節資料庫的效能與負載。

3.支援負載平衡功能：可以在 A/P Server上設定那一台為 Master 的 Server 與其他的 Slave Server，當User 暴增時，Master 的 Server 就會主動平均分配給 Slave 的 Server 來分擔負荷。

4.支援 Server Method：就是由 Client 來呼叫，並在 Serve r上執行，這部份很像 Stored Procedure，只在A/P Server 端執行程式，而非在Database Server上；這個功能與彷間流行的Web Service很像，只是
Web Service都是透過SOAP(Simple Object Access Protocol) 的方式呼叫服務，而 EEP 則使用了 RPC
二進位調用方式來增加執行效能。

5. 非同步的 Server Method：與前面
的 Server Method 一樣，EEP 另外
提供了非同步的呼叫方式，所謂
非同步就是 Client 端呼叫服務時，
不用等待A/P Server 執行完畢，因
為有些服務與作業或許需要很多
時間，此時只要改用非同步的呼
叫方式，Client 端就可以不必一直等待，等到A/P Server 執行完畢後，再通知 Client 端即可。

6. 提供動態熱插拔Module的機制： A/P Server 上提供一個可以插拔 DLL 模組的機制，如此 A/P Server

上的各個模組就可以各自獨立與分

割，來達到系統功能可以任意變更與抽換的目的。(更新系統時可以不用讓 User 全部下線)。

7. 管理 Login 的機制：用來管理用戶帳號的登錄與安全的管理，每個企業用戶都必須透過 EEP 的專屬 Login 機制並認證後才能使用 A/P Server上的資源。

8. 資料庫的動態切換與更換： EEP的 A/P Server 可以獨立設定多組資料庫的連線設定，當 Client 要求 A/P Server 服務時，可以動態指定任一個存在的資料庫連線，更可以用同一個 Server 端的模組來存取不同型態的資料庫 ( 如Oracle/MSSQL/Informix等 )，不用特別改寫。

9. 管理 Log 的機制：可完整記錄任何 User 對 A/P Server 的任何動作，如 Login/Logout/存取那一個Server Module 或呼叫 Server Method 等，用來瞭解Module的使用量與當機記錄，或完整記錄 User 對Server 的存取行為。

EEP A/P SERVER的元件(一)
　

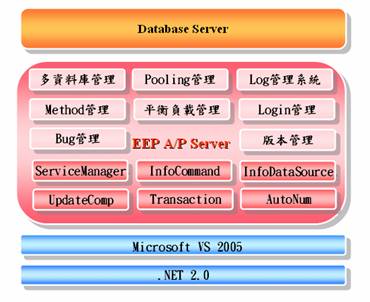

EEP A/P Server 上共有 8 個重要的元件，透過這 8 個重要元件，即可輕易在 A/P Server 上開發各企業所需的資料庫需求，各元件說明如下：

1. ServiceManager ：此用來管理與分配 Client 所需的服務，並以此元件來統籌資料庫 Connection與各個 Session (各個連線用戶)所需要的 Service 與狀態，此元件只要貼在 EEP 的 Server Module中，不必做任何設定。

ServiceManager 是 Client 與 A/P Server 溝通的核心元件，也是以此元件來實現 Client 的三大服務，例如：

(1) 資料服務：依 Client 的請求，向資料庫取得 Connection Pooling，並透過 InfoCommand 元件的SQL命令取得資料，並回應給 Client ( InfoDataSet 元件 ) 所要的資料。

(2) 資料異動：依 Client 所傳過來的異動請求，同樣向資料庫取得 Connection Pooling，以UpdateComp 元件的規格定義，對 Database 自動將異動請求轉換成 SQL 命令，進行資料異動處理。

(3) Server Method： Client 端可以呼叫A/P Server 端的服務程式，就好像 Web Service 一樣，所有在EEP A/P Server 上的 Server Method 都必須定義在此 ServiceManager 中，每個定義說明如下：

(a) ServiceName：指 Server Method 的名稱，由開發人員自行定義，是為了讓 Client 調用時所使用的名稱。

(b) DelegateName：委託服務的名稱，指實際內部的 Method 名稱，即在本程式中實際所設定的 Method 名稱。

例如：在Server端的模組名稱為 MyServer(會編譯成MyServer.DLL)，DelegateName 為 SrvFun，ServiceName則設為MySrvFun，則在Client要使用Server Method時則寫成：

CallMethod("MyServer","MySrvFun",object[] MyobjParam)

MyObjParam為傳遞參數。

2. InfoConnection：此元件是開發階段所使用的元件，也就是為了在開發過程中可以讓 Client的元件可以立即取得資料，所以在設計模式中必須用此元件來設定所要連結的資料庫，重要屬性如下：

ConnectionString：可用此來選擇 A/P Server 上有那些已設定好的資料庫連線，設定好之後，系統會自動轉化成真正的 ConnectionString。

ConnectionType：可選擇 SqlClient/OracleClient/OleDB/ODBC 等四種，在執行模式是會以 A/P Server所設定的 DataBase Type 為主。

3. InfoCommand：提供一個虛擬 SQL Command 元件，以此 SQL 命令來取得後端資料庫的資料並傳遞給 Client 端，此元件可自動依資料庫類型為 SQL/ORACLE/OLE DB 等不同的資料庫自動產生對應的 Command 元件，InfoCommand 是 EEP 核心元件，如果與.NET 內建的 Command 比較的話，主要的特色如下：

(1) 透過 ServiceManager 具有 Connection Pooling 的功能，容易調整 A/P Server 與 Database 間的負荷。

(2) 透過 ServiceManager，具有虛擬資料庫的能力，除了可以讓開發者不必考量 DataBase 的型別是外 ( Oracle/MSSQL 或其他)，並且可以讓整個系統都具有動態切換資料庫的能力，可以隨時依使用者自由切換資料庫。

(3) 具有資料保安的功能 ( Row Security )，透過 SecStyle 屬性可輕易做到那些資料可以給那些User 來存取，這個功能是 EEP 一大特色。

(4) 效能調校功能：配合 InfoDataset 的 PackedRecord (資料封包設定)，可自由設定每次下載到Client 的資料筆數(範圍超過會自動往下切割封包) ，可有效控制通訊效能，再利用內建的Select Top 的機制來控制資料量的限制，來達到各種效能上的需求。

(5) 內部資料分割功能：可以一 SiteControl 屬性功能，以某一個欄位做為分公司或廠區的代號，並自動配合 Client User 所屬的分公司或廠區的代號，自動分割資料(使用 Where 指令)。

InfoComand 重要屬性說明如下：

CommandText：指 Select 的 SQL 命令，在 EEP 中，可以使用內建的 SQL Builder 來自動產生 SQL語法，此 SQL 語法也可以用 Left Join 語法關連多個 Table。

EEPAlias：指定一個EEP的資料庫別名，此別名是定義在A/P Server的'Database Manager'中，透過A/P Server 用來對應到實體後端的資料庫，EEPAlias 通常不用定義，因為不定義代表系統會以 Client 端所選擇的 EEPAlias 為資料庫名稱。 ( Client 是在 Login 時選擇)。

InfoConnection：設計模式中，用來對應的 Database 連線，使此 Command 的語句，可以被Active。

KeyFields：設定此 Command 語法中，那些欄位為Key Field，可以設定多個；此用在當與UpdateComp 元件配合時，在 Update/Delete 語法中所必需定義的 Where Keyfield 欄位；另一個用途則用在 Client的InfoDataSe t設定 PackedRecord 時，會根據 KeyFields 來取得區間的資料等。

SecStyle：為資料保全的模式，有下列幾種：

ByNone 不啟動：本 InfoCommand 不作任何資料保全控管。

ByUser：所有歸屬該User的資料都可以存取，啟動此命令時系統會自動為你加上 where 欄位=UserID，因此，此功能必須在 InfoCommand 的 Table 上必須要有這個欄位來存放UserID。

ByGroup：所有歸屬該使用者相對的群組資料都可以存取，啟動此命令時系統會自動為你加上 where 欄位 IN ( 該 User 群組)，此功能必須在 InfoCommand 的 Table 上必須要有這個欄位來存放 GroupID。

ByRole：依角色，與 ByUser 相似，但以企業角色來下達 Where 命令，如 Where 欄位 in (RoleIds)通常一個 User 會扮演多個角色，Table 上也要有 RoleID 的欄位。

ByRoleGroup：依角色群，與 ByGroup 相似，但以企業角色群來下達 Where 命令，如 Where 欄位 in (RoleGroupIds)，通常一個 User 會扮演多個角色，多個角色有會屬於多個角色群。 Table 上也要有 RoleGroup 的欄位。

ByORG：依組織，就是組織中的主管可以存取所有其屬下的資料,組織是一個TREE的結構，所以系統會使用Where 欄位 IN (該主管的所有屬下角色。)也就是以組織中主管的位置，去抓取其下的所有角色成員，自動放在Where的IN裡面，另外，Table上也要有RoleID的欄位。

ByORGShare：與ByORG相似，除了與ssORG一樣外，又增加了同一個部門中的資料可以相互分享，即在TREE的結構上同一個部門下的成員的資料都是共享的，不同部門不共享，可以解決ssORG的只能讓各個角色獨立看到自己的資料而已，無法共享部門間各角色的資料。

SecFieldName：資料保全的欄位名稱，用來定義 SecStyle 的欄位名稱，如果 byUser 就是指建檔者 Userid 欄位名稱，byGroup 即指此資料的所屬部門 ( 群組 ) 欄位名稱，ByRole/ByORG/ByORGShare 代表此資料所屬的角色代號欄位名稱，ByRoleGroup 代表此資料所屬的角色群組欄位名稱。

SecExcept：例外群組，就是可以定義一個或多個例外的群組(UserGroup)，該 User 如果隸屬這些群組時，SecStyle 就會失效，如高級主管/財務部門/MIS部門等群組，都是可以不受資料安全機制的所管控的。另外，當 SecStyle 為 ByRole 或 RoleGroup 時，則此代表 RoleGroups，非UserGroups。

SiteControl：為True/False，用來自動分割多廠或分公司事業體資料的控制，此要配合 Client 端Login 的系統變數(存在 CliUtils.fSideCode 中)，在每次啟動 Infocommand 時，就會自動加入Where 欄位=fSideCode，fSideCode是依每個 Client 來決定之，而欄位是只每筆記錄所存放的分公司或工廠的代號。

SiteFieldName：當 SiteControl=True 時，則以此欄位名稱做為多公司多廠的欄位名稱。

SelectTop：代表是否在啟動 InfoCommand 時，自動加上 Seletct TOP N的設定值來增加效能，此功能僅針對 MS SQL 的 Database 才會有效。

4. InfoDataSource：能整合多個 InfoCommand 來構成 Master/Detail 多層的關係，並能一起控制一起存檔等機制(類似 Delphi 的 MIDAS 來設計)，其有下列幾個特色：

(1) InfoDataSource 可以串連多個 Detail 次檔，如一個 Master ，兩個或兩個以上的 Detail；也可以是 Detail 又有自己的 Detail 多階的關係，如一個 Master 對一個 Detail，此 Detail 有對應另一個 Detail，這樣就成了 Master/Detail/Detail 三階關係，也可以往下四階五階，但須注意階層越多，因要彼此要取出相對資料，所以會有效能的負擔，超過三層以上的情況必須考量效能。

(2) InfoDataSource 另一個工作就是當與多多個 UpdateComp 元件配合時，必須依照 UpdateComp 的 AutoTrans 來負責控制 Begin Trans/Commit Trans 與 Rollback Trans 的時機，當多階一起異動 (包括多階的Insert/Delete/Update)時，系統會自動控制全部一起 Commit 或一起 Rollback (如果其中有任一命令發生錯誤的話)，來保障資料交易的精確性與穩定性。

InfoDataSource 重要屬性說明如下：

Master：指向一個 InfoCommand，代表其為Master 主檔。

Detail：指向一個InfoCommand，代表其為Detail 的次檔。

MasterColumns： Master的Key Field，就是關鍵欄位，可以設定多個。

DetailColumns： Detail 的Key Field，一般要與 Master的 Columns 對應上，依次序並且數量

須一致。

限於篇幅，本文先說明 EEP 這 4 個重要 A/P Server元件，右圖為一個 EEP Server 端開發的一個實例，以視覺化的方式貼上元件來設計，讓你更容易在 VS2005 的環境下維護你的系統，我們將在下一篇文章中介紹另外的四個UpdateComp/Transaction/LogInfo/AutoNum等元件。
