所謂優化Master/Detail就是要讓Master/Detail的架構下能達到最佳效率化的目的，以InfoCommand與InfoDataSource所組成的Master/Detail關係下，如果在Client端的Master InfoDataSet的PackedRecord設為100時，此時假設每一筆Master相對的Detail筆數為10筆，則在Client端啟動InfoDataSet時會下載Master 100筆與Detail 1000筆的資料到Client端。

這樣在LAN的環境下是沒有感覺的，但如果是在Internet的環境中，那Client的效能將明顯的下降，因此我們要使用另一組獨立InfoCommand（Server端）與InfoDataset（Client端）作為一個顯示瀏覽的資料表（以下稱ViewDataSet），再以ViewDataSet獨立向Master取一筆資料與相對的Detail資料，來解決Internet環境下的效能問題。



q   設計Server端的View

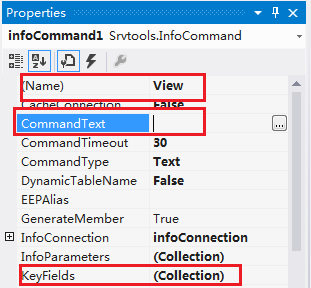

Step1＞延用S004 Project，從ToolBox中選另一個InfoCommand貼上，命名為View（Name的屬性設為【View】），將『CommandText』屬性設為【Select [Purchases] .* from [Purchases]】（可以用【…】打開SQL Builder來設定SQL語法），再將『KeyFields』屬性設為【PurchaseID】。



圖5-3-1設定InfoCommand屬性



因為View不需要對資料進行新增更改刪除的操作，所以不需要貼上對應的的UpdateComp。這樣Server端就已經加好View的InfoCommand了。

Step2＞直接Build（編譯）S004。



View的InfoCommand與Master的InfoCommand不同在於前者只有單一的Select語句，而Master因有InfoDataSource連接到不同的Detail上，所以除了Select Master的語句外，還會相對下多條Select Detail（Where相對於Master的KeyValue）的語句，有多少筆Master就會下多少條Select Detail語句，因此啟動View比啟動Master來得輕省太多了。

q   設計Client端的View



Step1＞打開Client端C004 Project，另外增加一個InfoDataSet和一個InfoBindingSource，分別命名為View和ibsView。

圖5-3-2新增InfoDataSet和InfoBindingSource



Step2＞將View的『RemoteName』屬性設為【S004.View】，將『Active』屬性設為【True】，將ibsView的『DataSource』屬性設為【View】（DataSet），『DataMember』屬性設為【View】（Table）。

圖5-3-3分別設定View與ibsView的屬性



再來就是要設定View與Master間的關係。因InfoDataSet元件僅為資料的容器，用來容納Table的資料（可以容納多個Table資料），針對資料的操作（如上筆下筆的動作）必須透過InfoBindingSource來進行，因此我們必須設定ibsView這個InfoBindingSource來關連到Master這個InfoDataset，讓每移動一筆View就會使Master這個DataSet重新到Server上抓取相對的一筆資料，達到我們優化的目的。

Step3＞點擊ibsView的Relations屬性右邊的小按鈕【…】，出現一個InfoRelation Collection Editor的視窗。



圖5-3-4進入InfoRelation Collection Editor視窗

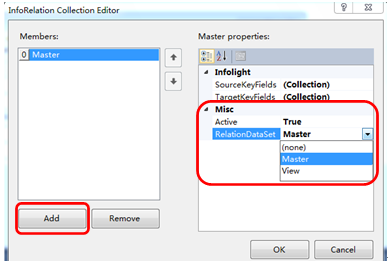

Step4＞在InfoRelation的視窗中點擊左下的【Add】按鈕，並選中新增的InfoRelation，將右邊的『Active』屬性設為【True】，表示啟動關連功能。再選擇右邊的『RelationDataSet』的屬性，這個屬性是設定關聯到哪個資料表，這裏選擇【Master】，代表當View移動時將重新啟動Master這個DataSet。

圖5-3-5開啟關聯Master功能

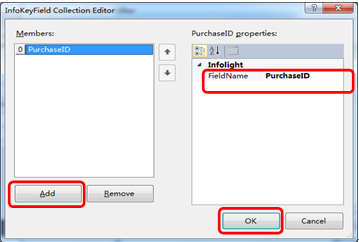

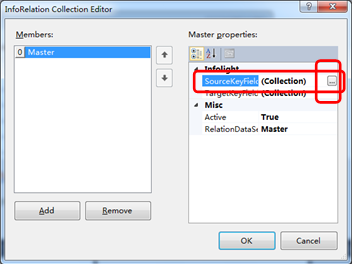

Step5＞有了View與Master的關係後，再來就是要設定其鍵值欄位關係（KeyFields）。接著按SourceKeyFields右邊的小按鈕【…】，出現InfoKeyField Collection Editor視窗，按下【Add】按鈕，並選中新增的InfoKeyField，設定『FieldName』為【PurchaseID】，代表View的InfoBindingSource要以PurchaseID去重新啟動Master這個DataSet。

注：必要時可以設定多個的關係。

圖5-3-6設定鍵值欄位關係

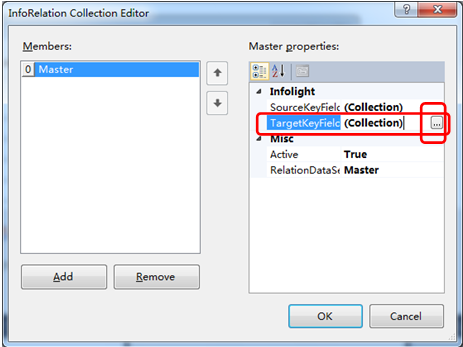

Step6＞接著同樣去設定TargetKeyFields屬性，設定對方的DataSet的Master Table將以哪一個欄位與SourceKeyFields對應，因為Master與View的Table都是同樣為Purchase，所以其KeyFields也都為PurchaseID，在此我們將『TargetKeyFields』也設為【PurchaseID】。

圖5-3-7設定TargetKeyFields對應欄位



Step7＞將ibsView的『RelationDelay』設為【True】。

圖5-3-8開啟ibsView的RelationDelay功能屬性

這個屬性如果設為True，在User快速移動View的資料時，將不會去關聯（重新啟動）Master的資料，也就是User要停留在View的目前筆一段時間後，才會讓Master去抓取相對資料，這個延遲時間的長短是由DelayInterval屬性來決定的，系統預設為300毫秒（0.3秒）。這是一個人性化的效益設計，目的是為了讓Internet上的User能有較佳的操作資料的效能。

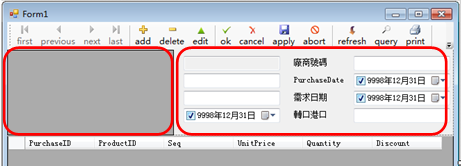

Step8＞為了讓View可以顯示，我們在C004的頁面上貼入一個InfoDataGridView元件，並將原來Master的欄位往右調整（也可以整體複選移動與縮小）。如下圖。

圖5-3-9貼入InfoDataGridView元件

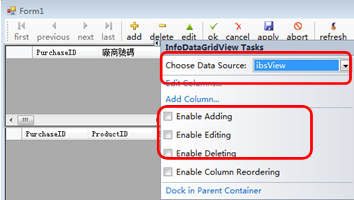

Step9＞將新的InfoDataGridView的『DataSource』屬性為【ibsView】，並將其設為唯讀模式。（將Adding/Editing/Deleting的勾選去除）。

為了美觀，還可以將InfoDataGridView.SelectionMode設為FullRowSelect。

圖5-3-10設定InfoDataGridView的DataSource



接著只剩下InfoNavigator的調整，因為之前的InfoNavigator的上下筆對象是ibsMaster，但因為有了ibsView之後，其InfoNavigator的操作對象應該改成ibsView了。

Step10＞因此我們必須在infoNavigator1這個InfoNavigator的『ViewBindingSource』屬性設定為【ibsView】，但原來的BindingSource還是為ibsMaster。

圖5-3-11設定InfoDataGridView1的ViewBindingSource

這樣的結果會讓InfoNavigator在「查詢/上下筆/首末筆」等移動資料的功能是針對ibsView的，而「新增/編輯/刪除/確定/存檔」等功能還是針對原來的ibsMaster。這也是InfoNavigator的獨特功能。



Step11＞最後必須將Master（InfoDataSet）的『Active』設為【False】。否則一開啟表單時，就會讓Master啟動而失去View優化的目的。

* 如果要讓C004表單打開時不下載任何資料，可以連同View的『Active』也跟著設為【False】，這樣系統一進入C004時，就會呈現空的表單（沒有資料），使用者必須使用「查詢」功能後才會有資料顯示在表單上，可再次增加系統的效能。

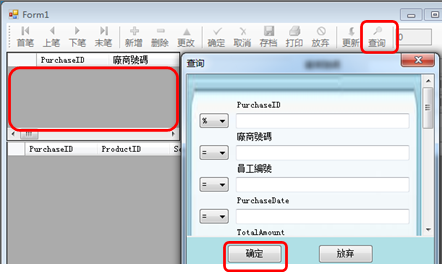

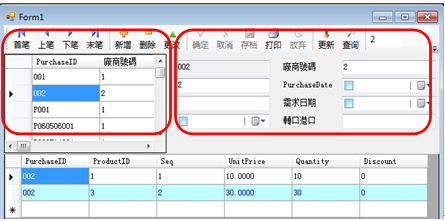

Step12＞最後編譯C004。執行EEPNetClient.EXE並打開C004，查看結果。如圖，一進入系統時並沒有資料被下載，User必需先按「查詢」，再按【OK】後才會有資料顯示。而且每移動一筆View的資料，會立即到Server端去下載相對資料。

圖5-3-12資料移動

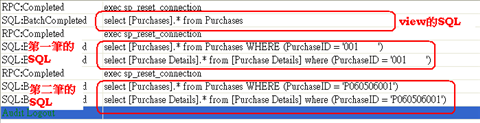

最後，我們也可以打開SQL Profiler，來監看SQL語句，瞭解整個View與Master/Detail之間的優化關係。

圖5-3-13監看SQL語句
